Die Prüfung eines nahtlosen Rohrnippels auf Mängel ist ein entscheidender Prozess, der die Qualität und Sicherheit dieser wesentlichen Komponenten in verschiedenen industriellen Anwendungen gewährleistet. Als erfahrener Lieferant nahtloser Rohrnippel weiß ich, wie wichtig es ist, Produkte zu liefern, die den höchsten Standards entsprechen. In diesem Blogbeitrag teile ich mein Fachwissen darüber, wie man nahtlose Rohrnippel effektiv auf Mängel prüft.
Visuelle Inspektion
Der erste Schritt bei der Inspektion eines nahtlosen Rohrnippels ist eine gründliche Sichtprüfung. Diese einfache, aber effektive Methode kann eine Vielzahl von Oberflächenfehlern aufdecken. Überprüfen Sie zunächst das Gesamterscheinungsbild der Brustwarze. Achten Sie auf Anzeichen von Kratzern, Dellen oder Abrieb auf der Außenfläche. Diese Mängel können das Rohr schwächen und zu einem vorzeitigen Ausfall führen.
Untersuchen Sie die Enden des Rohrnippels. Sie sollten sauber und quadratisch geschnitten sein. Eventuelle Grate oder raue Kanten können bei der Installation zu Problemen führen und die Dichtleistung beeinträchtigen. Überprüfen Sie außerdem, ob Anzeichen von Korrosion vorliegen, die die Integrität des Rohrs beeinträchtigen können.
Überprüfen Sie ggf. die Gewinde. Die Gewinde sollten gut geformt und frei von Beschädigungen sein. Abgerissene oder falsch ausgerichtete Gewinde können eine ordnungsgemäße Verbindung verhindern und zu Undichtigkeiten führen.
Maßprüfung
Damit nahtlose Rohrnippel richtig in die vorgesehenen Anwendungen passen, sind genaue Abmessungen unerlässlich. Verwenden Sie Präzisionsmesswerkzeuge wie Messschieber und Mikrometer, um den Außendurchmesser, den Innendurchmesser und die Wandstärke des Nippels zu überprüfen. Vergleichen Sie diese Maße mit den angegebenen Maßen, um sicherzustellen, dass sie innerhalb des akzeptablen Toleranzbereichs liegen.
Überprüfen Sie auch die Länge des Rohrnippels. Es sollte genau der benötigten Länge entsprechen. Etwaige Längenabweichungen können zu Problemen bei der Installation führen und die Gesamtleistung des Systems beeinträchtigen.
Zerstörungsfreie Prüfung (NDT)
Mit zerstörungsfreien Prüfverfahren werden innere Defekte nahtloser Rohrnippel erkannt, ohne dass es zu Schäden am Produkt kommt. Es stehen mehrere ZfP-Techniken zur Verfügung, jede mit ihren eigenen Vorteilen und Einschränkungen.
Ultraschallprüfung (UT)
Bei der Ultraschallprüfung werden hochfrequente Schallwellen verwendet, um interne Fehler wie Risse, Porosität und Einschlüsse zu erkennen. Ein Wandler wird auf der Oberfläche des Rohrnippels platziert und die Schallwellen werden in das Material übertragen. Eventuelle Störungen im Weg der Schallwellen führen zu Reflexionen, die vom Wandler erkannt werden können. UT ist eine hochempfindliche Methode und kann selbst kleine Defekte erkennen.
Magnetpulverprüfung (MT)
Die Magnetpulverprüfung dient zur Erkennung von Oberflächen- und oberflächennahen Defekten in ferromagnetischen Materialien, wie z. B. nahtlosen Rohrnippeln aus Kohlenstoffstahl. An den Rohrnippel wird ein Magnetfeld angelegt und Eisenpartikel werden auf die Oberfläche gestreut. Eventuelle Materialfehler führen zu Störungen im Magnetfeld, wodurch die Eisenpartikel angezogen werden und sichtbare Anzeigen entstehen. MT ist eine schnelle und kostengünstige Methode zur Erkennung von Oberflächenfehlern.
Flüssigkeitseindringprüfung (PT)
Mit der Flüssigkeitseindringprüfung werden oberflächenoffene Defekte in nicht porösen Materialien erkannt. Ein flüssiges Eindringmittel wird auf die Oberfläche des Rohrnippels aufgetragen und lässt es in eventuelle Defekte eindringen. Anschließend wird das überschüssige Eindringmittel entfernt und ein Entwickler aufgetragen. Der Entwickler zieht das Eindringmittel aus den Fehlstellen heraus und macht sie sichtbar. PT ist eine einfache und effektive Methode zur Erkennung von Oberflächenfehlern.
Druckprüfung
Die Druckprüfung ist ein entscheidender Schritt zur Gewährleistung der Integrität nahtloser Rohrnippel. Dabei wird der Nippel einem bestimmten Druck ausgesetzt, um ihn auf Undichtigkeiten zu prüfen. Es gibt zwei Hauptarten der Druckprüfung: hydrostatische Prüfung und pneumatische Prüfung.
Hydrostatische Prüfung
Bei der hydrostatischen Prüfung wird Wasser als Prüfmedium verwendet. Der Rohrnippel wird mit Wasser gefüllt und für einen bestimmten Zeitraum auf einen vorgegebenen Druck gesetzt. Eventuelle Undichtigkeiten im Nippel führen zu einem Druckabfall, der mit einem Manometer festgestellt werden kann. Hydrostatische Tests sind eine zuverlässige Methode zur Erkennung von Lecks und werden häufig in Branchen eingesetzt, in denen Sicherheit oberste Priorität hat.
Pneumatische Prüfung
Bei der pneumatischen Prüfung wird als Prüfmedium Luft oder ein anderes Gas verwendet. Der Rohrnippel wird bis zu einem bestimmten Druckniveau unter Druck gesetzt und anschließend mit einer Seifenlösung oder einem Lecksuchgerät auf Undichtigkeiten überprüft. Die pneumatische Prüfung ist schneller und bequemer als die hydrostatische Prüfung, sie ist jedoch aufgrund der Möglichkeit, dass explosive Gase austreten, auch gefährlicher.
Chemische Analyse
Mithilfe einer chemischen Analyse wird die Zusammensetzung des im nahtlosen Rohrnippel verwendeten Materials ermittelt. Diese Informationen sind wichtig, um sicherzustellen, dass der Sauger den erforderlichen Spezifikationen und Standards entspricht. Für die chemische Analyse stehen verschiedene Methoden zur Verfügung, darunter optische Emissionsspektroskopie (OES), Röntgenfluoreszenz (RFA) und Massenspektrometrie mit induktiv gekoppeltem Plasma (ICP-MS).
Durch die Analyse der chemischen Zusammensetzung des Rohrnippels können Sie sicherstellen, dass dieser die richtigen Mengen an Elementen wie Kohlenstoff, Mangan, Silizium, Schwefel und Phosphor enthält. Diese Elemente können die Festigkeit, Duktilität und Korrosionsbeständigkeit des Materials beeinflussen.
Abschluss
Die Prüfung eines nahtlosen Rohrnippels auf Mängel ist ein mehrstufiger Prozess, der eine Kombination aus Sichtprüfung, Maßprüfung, zerstörungsfreier Prüfung, Druckprüfung und chemischer Analyse erfordert. Durch die Befolgung dieser Verfahren können Sie sicherstellen, dass die von Ihnen gelieferten Rohrnippel von höchster Qualität sind und den Anforderungen Ihrer Kunden entsprechen.

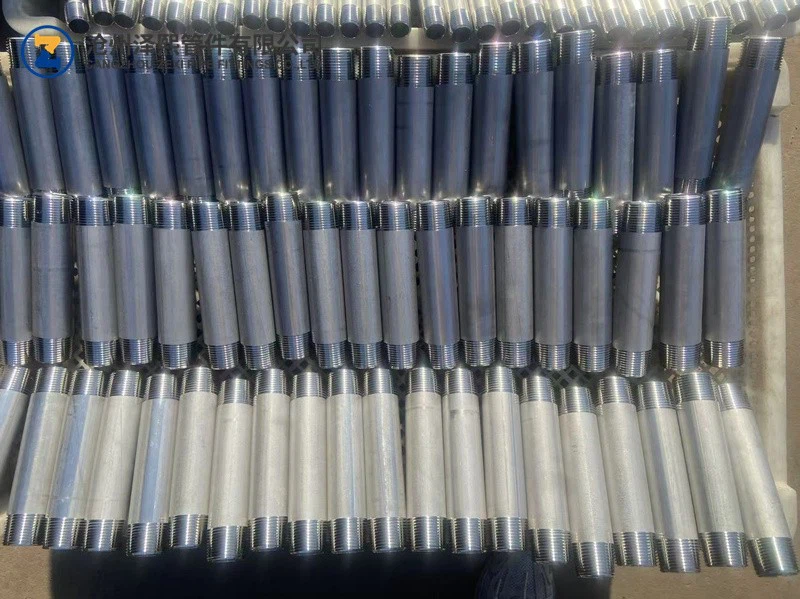

Wenn Sie auf der Suche nach hochwertigen nahtlosen Rohrnippeln sind, sind wir für Sie da. Unser Unternehmen bietet ein breites Spektrum anNahtloser Rohrnippel, einschließlichNahtlose Rohrnippel aus KohlenstoffstahlUndVerzinkter geschweißter Rohrnippel. Wir sind bestrebt, unseren Kunden die besten Produkte und Dienstleistungen zu bieten. Kontaktieren Sie uns noch heute, um Ihre spezifischen Anforderungen zu besprechen und wir helfen Ihnen dabei, die perfekte Lösung für Ihre Bedürfnisse zu finden.
Referenzen
- ASME-Kessel- und Druckbehältercode
- Internationale ASTM-Standards
- API-Spezifikationen
- NACE Internationale Standards
